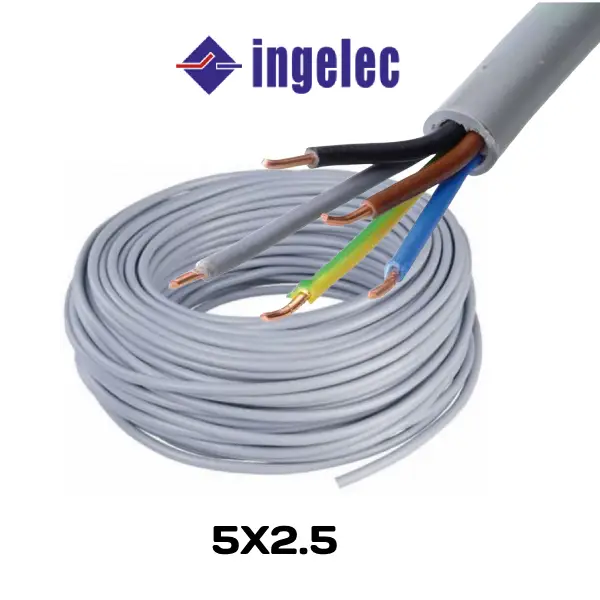

Câble souple 5×2.5mm² U500 SV1V INGELEC

Les câbles U500 SV1V (H05VV-F) sont prévus pour l’alimentation d’appareils électro-domestiques divers, mobiles ou semi-mobiles. Leur utilisation pour l’alimentation des appareils de chauffage et cuisson n’est possible que si les câbles ne sont pas soumis aux rayonnements, ou en contact avec des parties chaudes.

1/ Emploi
Installations et connexions des basses tensions industrielles
Alimentation de puissance ou de liaisons de postes fixes
Pose en chemin de câbles sur tablettes ou autres supports et sur colonnes montantes d’immeubles
en caniveaux ou enterres avec protection mécanique.
2/ Constitution
3/ references

Référence Section
(mm2)
Résistance
maxi en C.C
à
20°C
(Ω/KM)
Diamètre
extérieur
approx
(mm)
Masse
approx
(Kg/Km)
Intensité
admissible
en (A) à l’air
30°C
Intensité
admissible
en (A) en
terre
Chute de
Tension
V/A /Km
cosØ=0.8
Conditionnement
standard
1 conducteur cuivre rond
RVK1.5 1 x 1.5 0.7 5.6 41 24 31 26 T 3000
RVK2.5 1 x 2.5 0.7 6.0 55 33 41 15 T 3000
RVK4 1 x 4 0.7 6.5 75 45 53 10.2 T 2000
RVK6 1 x 6 0.7 7.3 100 58 66 6.83 T 2000
RVK10 1 x 10 0.7 8.0 140 80 87 4.06 T 2000
RVK16 1 x 16 0.7 8.9 200 107 113 2.55 T 1000
RVK25 1 x 25 0.9 11.4 300 138 144 1.60 T 1000
RVK35 1 x 35 0.9 12.7 400 169 174 1.16 T 1000
RVK50 1 x 50 1.0 14.5 535 207 206 0.86 T 1000
RVK70 1 x 70 1.1 16.7 740 268 254 0.59 T 1000
RVK95 1 x 95 1.1 18.8 950 328 301 0.43 T 1000
RVK120 1 x 120 1.2 20.8 1200 382 343 0.34 T 1000
RVK150 1 x 150 1.4 23.5 1500 441 387 0.27 T 1000
RVK185 1 x 185 1.6 25.5 1900 506 434 0.22 T 1000
RVK240 1 x 240 1.7 28.8 2350 599 501 0.17 T 500
RVK300 1 x 300 1.8 31.5 3000 693 565 0.13 T 500
2 conducteurs cuivre rond
1. Ame souple en cuivre recuit de classe 5
Normes NFC 32-013 / CEI 60228
2. Isolation : PR / XLPE
Normes NM 06-3-006 / CEI 60502-1/ NFC 32-321
3. Revetement d’assemblage en PVC
4. Gaine : PVC noir ou gris souple
Normes NM 06-3-006 / NFC 32-321
